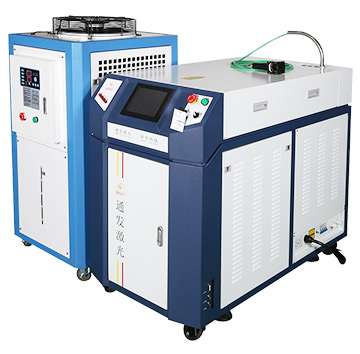

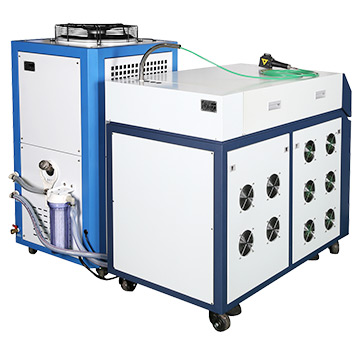

TFL-300PF光纤传输激光焊接机

  • 通发激光TFL-300PF光纤激光焊接机,精密能量反馈控制模式,稳定性<3%,经过光纤优化获得卓越的光束质量,适合1mm以下精密手机五金激光焊接、厨卫家电五金不锈钢精密激光焊接加工。
  • 咨询热线:4008-168-880
  • 产品详情





光纤激光焊接机是将高能激光束耦合进入光纤,远距离传输后,通过准直镜准直为平行光,再聚焦于工件上实施焊接的一种激光焊接设备。对焊接难以接近的部位,施行柔性传输非接触焊接,具有更大的灵活性。目前应用在钣金制造、电池封口、汽车零部件等行业上。光纤传输激光焊接机激光束可实现时间和能量上的分光,能进行多光束同时加工,为更精密的焊接提供了条件。





光纤激光焊接机加工样品图片






手机构件不锈钢激光焊接


打印机不锈钢墨粉刮刀激光焊接


打印机不锈钢墨粉刮刀激光焊接

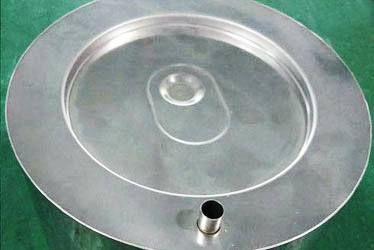

饮水机冷胆不锈钢激光焊接加工

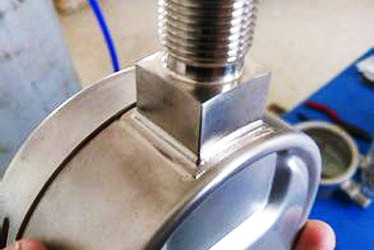

仪表产品不锈钢激光焊接机


仪表产品不锈钢激光焊接机





应用范围





TFL-200PF/300PF光纤激光焊机是一款高稳定性、中功率的光纤激光焊机,满足长时间生产的需要。大功率激光电源,大功率散热系统满足24小时大批量生立。机身采用高强度结构,保证精度、性能稳定。焊接控制系统是专为激光焊接度身定做的专业4轴控制系统,稳定性高,易学易懂易上手。扩展性强,可结合流水线、光电传感器、气动夹具等组合进行全自动无人值守式加工。可进行时间分光或能量分光,适合不同加工的场合的应用,多工位加工应用,可以广泛应用在点焊、连续焊及柔性加工需求行业等激光焊接。 应用范围:适用于医疗器械行业、微电子行业、眼镜行业、数码组件、其他五金行业的组件的激光焊接加工。







<

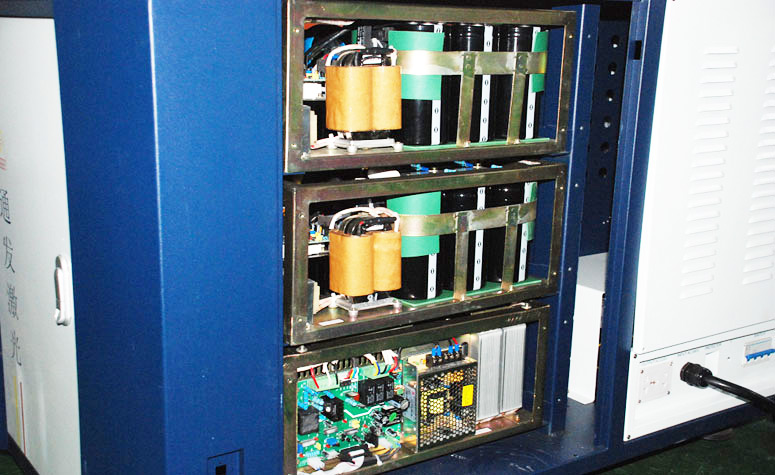

精密电源









1、该设备采用升压电源,不受电网波动影响,同时电源的单点能量输出能力也更强。

2、该设备电源采用分流设计,将大的发热元件分流到几路控制,有效的减少了电源的发热功率。

3、该设备电源采用进口的IGBT,保证质量。

4、激光电源采用大功率隔离变换技术,人体触摸任何放电部分不会触电,安全性得到提高。

5、激光大电流放电具有软硬件过流保护锁定及报警。

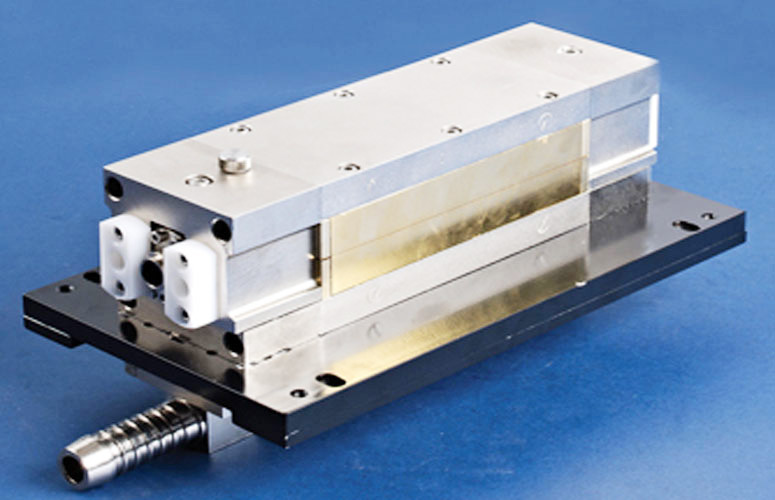

核心光器





1、激光棒采用新型YAG激光棒,优化了激光棒的参数,使激光光电转换效率提高,优于普通激光棒单点能量和光束质量。

2、激光腔采用氙灯和激光棒分离设计,换灯不影响光路。

3、采用叠簧镜架,比普通的拉簧镜架更稳定,光路输出更稳定。

4、镜片均采用军工级镀膜,比普通镜片更耐用。

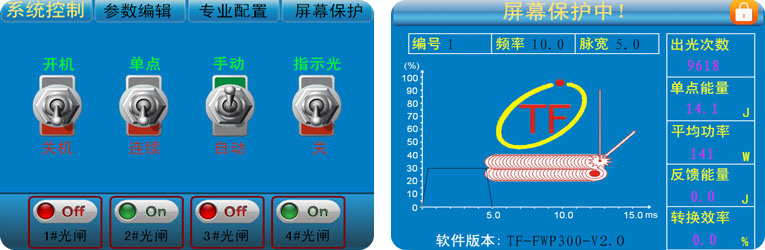

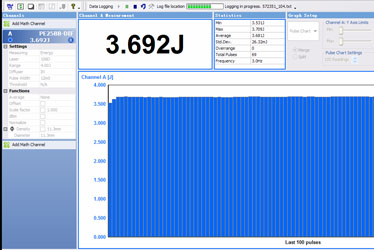

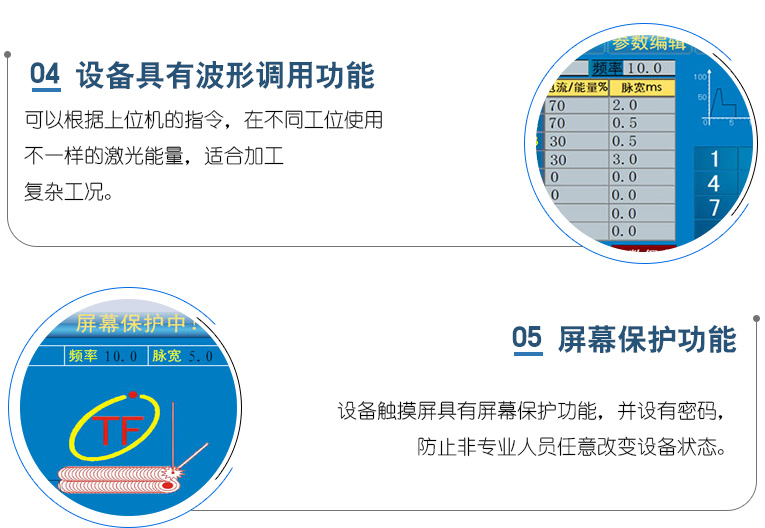

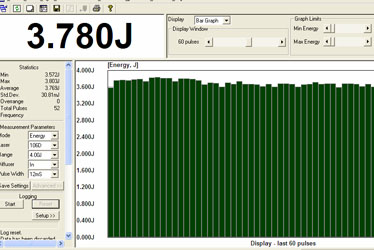

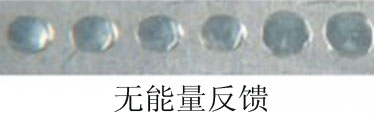

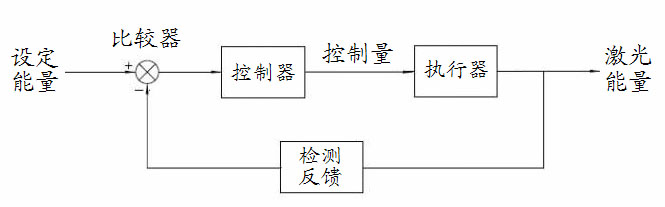

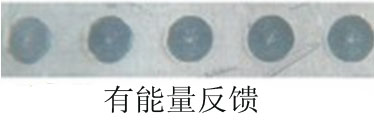

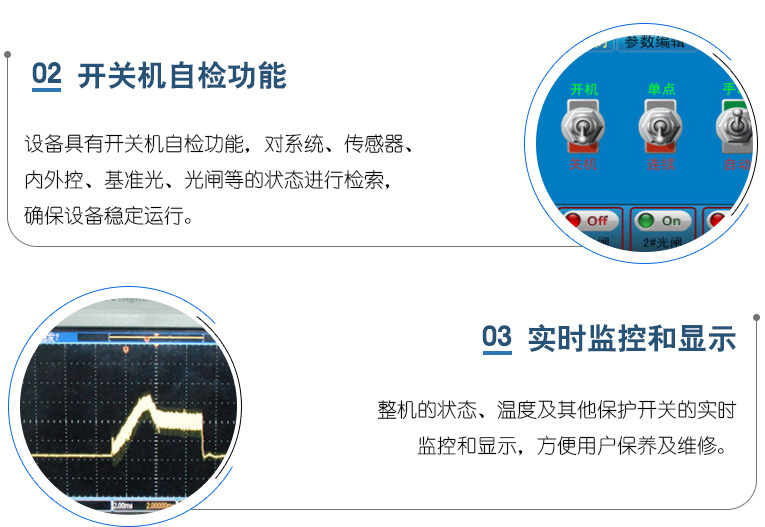

精密反馈控制系统

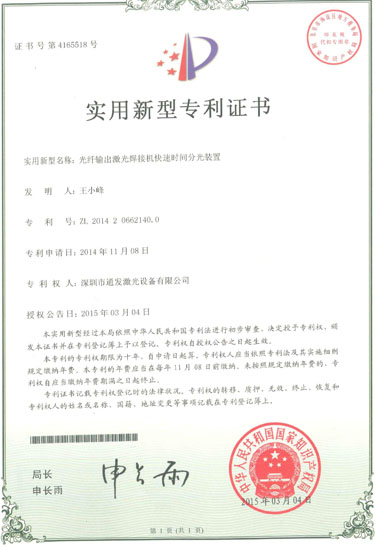

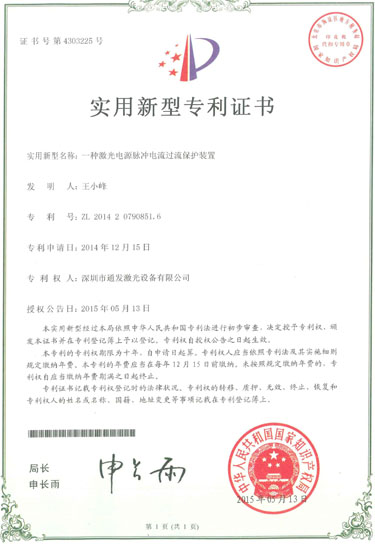

电源脉冲电流过流保护装置和光纤激光激光焊接机快速时间分光装置专利













标准工作台





激光焊接机四轴自动工作台
该工作台可实现四轴联动,实现曲面的激光点焊。
激光焊接机手动工作台
适合首饰、小零件手工激光点焊,如戒指,项链,吊坠,耳环等的激光焊接,可以选择显微镜观察,或者CCD显示。
激光焊接机卧式工作台
本工作台采用加固型钣金结构,平台安装XY双轴电动模组,Z轴采用断电刹车电机,同时可选配旋转轴。针对异形三维产品可实现三维激光焊接。
激光焊接机六轴机械手
机械手在激光焊接中已经获得充分是利用,特别是汽车流水线焊接,利用机械手即可实现无人化车间生产,效率大大提升。本机械手为5轴控制,加工半径可选,可实现大型产品的激光焊接。
激光焊接机振镜工作台
激光焊接机振镜工作台配置高速双轴扫描振镜,效率是电动工作台焊接速度的2-5倍,特别适合无需氩气保护的叠加或焊缝激光焊接,目前智能手机的普及以及内部不锈钢框架和铝框架的新技术应用,激光焊接在手机五金焊接行业已经得到广泛的使用。





附件与耗材





激光脉冲氙灯
脉冲氙灯选择优质滤紫外线石英管作为灯管材料,以高质密度电极为氙灯的电极,具有负载能力强,泵浦效率高,激光光束质量好,寿命长等特点。


模具激光焊机保护镜片
主要保护里面价值较高的聚焦镜片。避免焊接时的烟雾飞溅和粉尘对镜头里镜片的污染。


通发激光冷水机滤芯
滤芯的主要作用是去除水中固体、胶体等杂物,清洁冷却水,保护激光器。

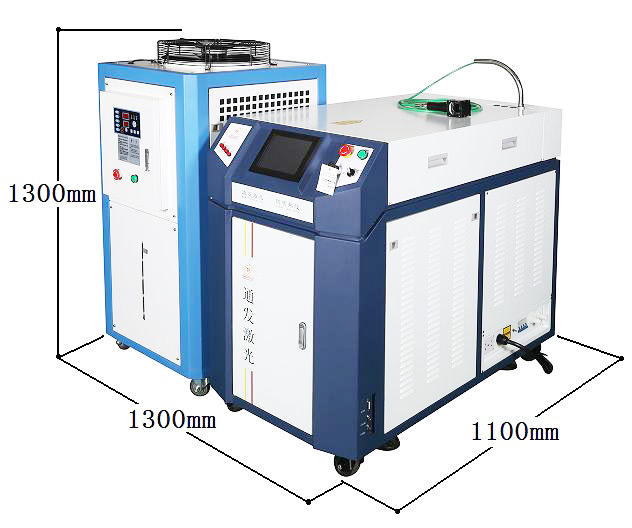

产品尺寸









技术参数







  型号   TFL-200PF   TFL-300PF
  激光波长   1064nm   1064nm
  激光功率   200W   300W
  激光脉冲能量   60J   80J
  光纤输出数量   4路(可选)   4路(可选)
  反馈方式   电流|能量反馈   电流|能量反馈
  脉冲宽度   0.2-15ms   0.2-15ms
  脉冲频率   0.4-200Hz   0.4-200Hz
  焊点大小   0.4-2mm   0.4-2mm
  激光能量变化率   <±1.5%   <±1.5%
  主机耗电功率   ≤6KW   ≤12KW
  电力需求   AC380v±10%/50Hz,30A   AC380±10%/50Hz,40A
  冷却方式   1.5P冷水机   3P冷水机
  主机外形尺寸(长*宽*高)   700×1100×900   700×1100×900
