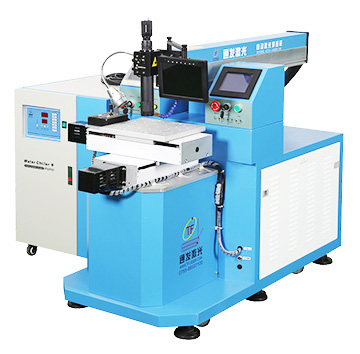

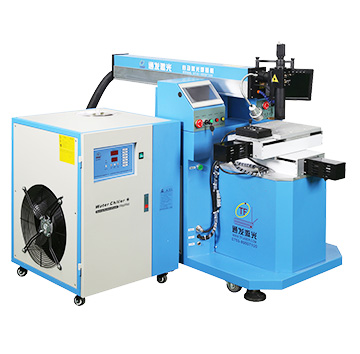

TFL-180VI全自动小五金专用激光焊机

  • 通发激光TFL-180VI小五金全自动激光焊接机广泛适用手机五金激光焊接,不锈钢螺柱激光焊接,各种小五金的激光焊接加工,可实现大多数0.5mm以内料厚五金产品的平面焊接,效率高,性能稳定。
  • 咨询热线:4008-168-880
  • 产品详情






全自动激光焊接机加工样品图片

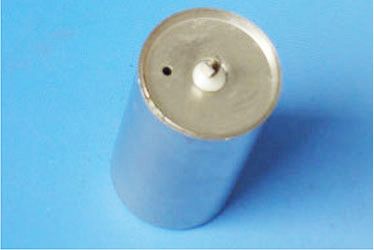

电池壳激光焊接

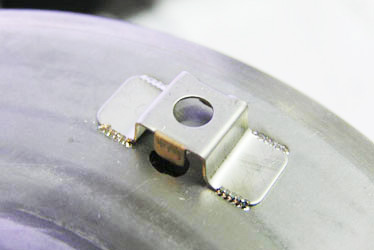

小五金激光焊接

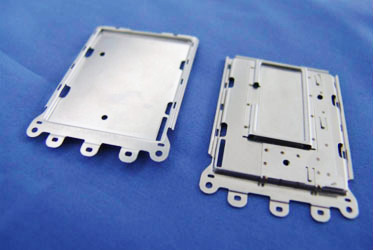

手机结构件激光焊接


冲压五金件激光焊接

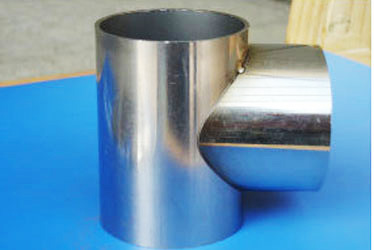

不锈钢管激光焊接

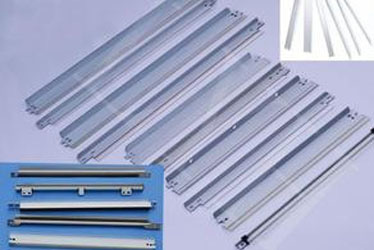

打印机刮刀激光焊接





应用范围





        全自动激光焊接机加工样品图片专为手机、电子、五金等行业大批量的小尺寸产品而设计,针对性强,速度快,效率高,性价比突出。

        电子行业:手机、数码相机、MP3、MP4等电子产品的金属外壳、结构件的激光焊接。

        电池行业:锂电池、电池组、电极等的激光焊接。

        电子行业:接插件、精密接头、继电器、传感器、电机壳体及连线的激光焊接。

        五金行业:小型精密冲压件、铸造件的激光焊接。





专业激光电源控制系统





        1、 整机的功能是基于输出电流的调整,以控制修正激光输出,以便高效安全的利用激光进行焊接;

        2、主控制器采用新的ARMv7系列的处理器,具有较高的处理速度,以满足设备的实时控制。能快速、高精度的控制和保护激光机。最大可能提供给客户快捷安全的使用体验。

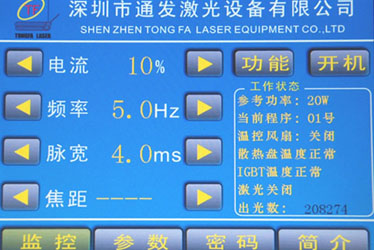

通发激光电源主界面

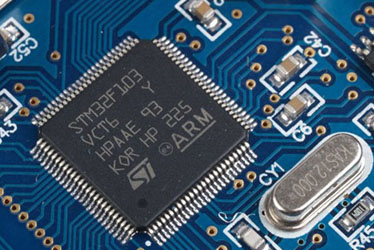

通发激光电源主控制器



        3、采用触摸屏做人机交互,界面直观,显示清晰,各种参数易于理解调节,简单易上手;
        4、软件具有严密的控制逻辑、精细的数字滤波、快速的控制算法,使激光输出稳定,快速。







专业激光焊接运动控制系统





1、通发激光焊接控制系统是以微处理器为核心的嵌入式的三维激光焊接控制系统;

2、支持单点和连续焊接;具有任意的直线、圆弧、椭圆插补功能;

3、具有延时、输出、指定输出口、等待输入等其他指令,方便实现客户自己特殊的工艺;

4、可以使用手工输入或示教的方式输入坐标,支持以矩阵的方式复制多份。

5、单个文件大行数为10万行,文件个数为48个;。

6、同时可控制四个轴的电机,任意轴硬件直线插补功能,多段连续插补运动时,具有插补速度快、衔接平滑的优点。

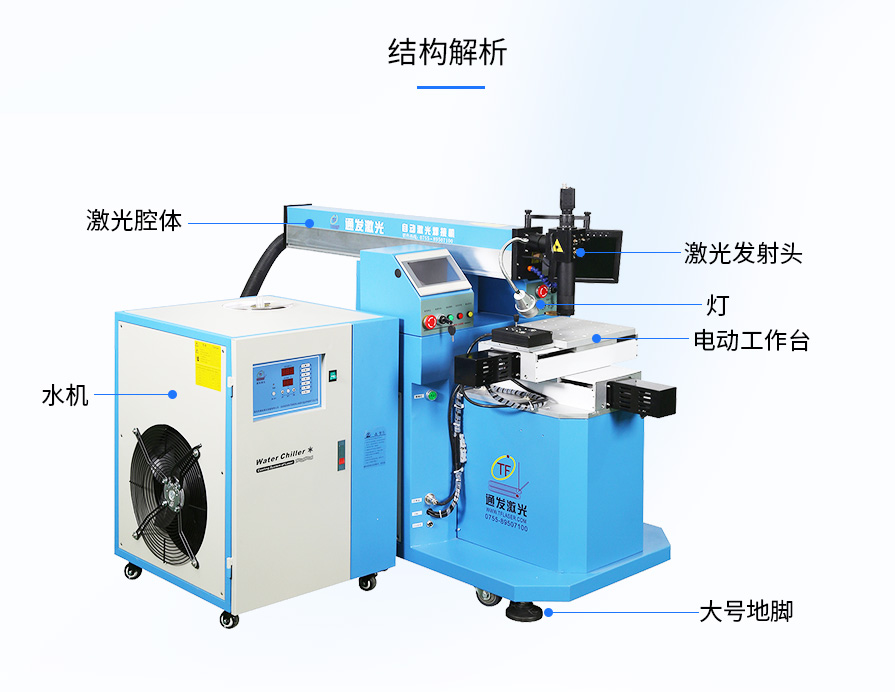

核心激光器





1、激光棒采用大品牌YAG激光棒,质量稳定。

2、激光输出采用小光斑设计,使光斑更小,适用于焊接小工件及精密工件。

3、激光腔采用漫反射陶瓷反射腔,激光转换效率高。

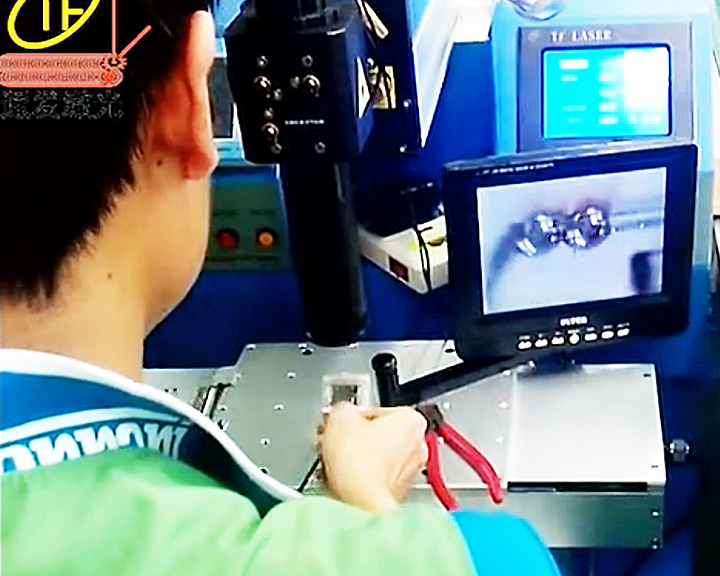

4、该设备可以选用显微镜监控或者摄像系统监控,即可以模具焊接,亦可以自动焊接。







标准工作台

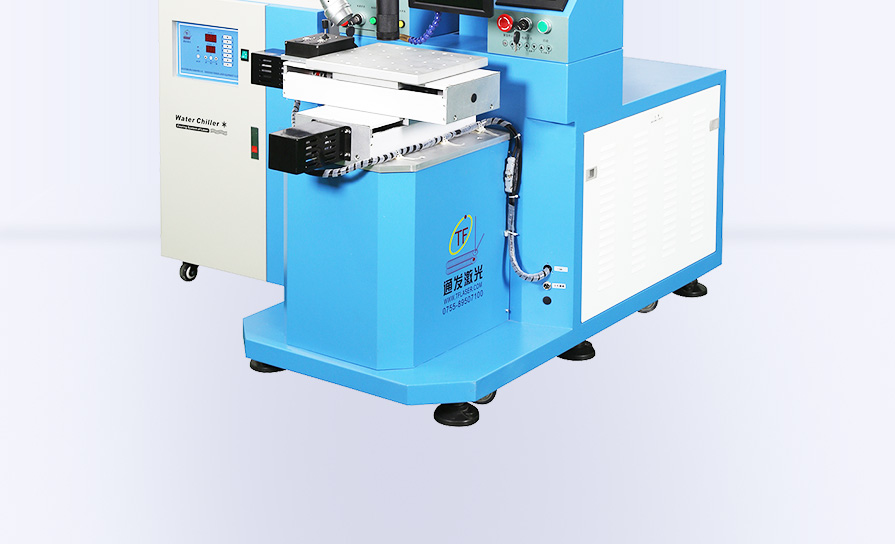

电动工作台
该工作台可选步进电机工作台或伺服电机工作台。
可选的X*Y工作台长度:250*150(标配)、300*200、400*200。






附件与耗材





激光脉冲氙灯
脉冲氙灯选择优质滤紫外线石英管作为灯管材料,以高质密度电极为氙灯的电极,具有负载能力强,泵浦效率高,激光光束质量好,寿命长等特点。


模具激光焊机保护镜片
主要保护里面价值较高的聚焦镜片。避免焊接时的烟雾飞溅和粉尘对镜头里镜片的污染。


通发激光冷水机滤芯
滤芯的主要作用是去除水中固体、胶体等杂物,清洁冷却水,保护激光器。

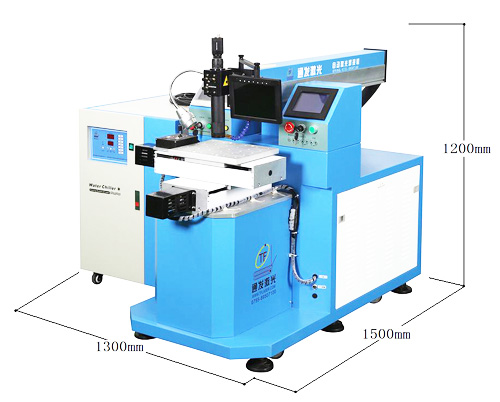

产品尺寸













产品参数





    型号     TFL-180VI
    激光波长     1064nm
    聚光腔反射体     进口陶瓷聚光腔
    激光功率     180W
    脉冲宽度     0-15ms
    激光频率     0-50Hz
    光斑调节范围     0.3-2mm
    瞄准定位     十字光标及红光(可选摄像系统)
    定位精度     ±0.02mm
    冷水机制冷功率     1.5p
    工作台行程     150×250mm
    额定功率     6.5KW
    电力需求     单相220v±5%/50Hz/30A
    三相380v±5%/50Hz/20A
    外型尺寸     主机:700×1500×1200mm
    冷水机:540×650×780mm
